Como ligar o módulo Bluetoth no seu Arduíno - Esquema

O módulo arduíno possui 4 terminais
RXD
TXD
GND
VCC
O RXD é uma porta de comunicação, por onde serão enviadas as informações para o Arduíno
Deve ligar a mesma na porta 0 (digital/PWM/RX) do seu Arduíno
O TXD é outra porta de comunicação, por onde serão recebidas as informações do Arduíno
Deve ligar a mesma na porta 1 (digital/PWM/TX) do seu Arduíno
O GND é o aterramendo, é só ligar no GND do sistema
O VCC é a alimentação, é só ligar no +5V do Arduíno

A ligação segue a figura abaixo

Introdução Bluetoth no ARDUÍNO (agora sim a brinacdeira vira coisa séria)

Boa tarde galerinha !!!
Vamos usar o código abaixo desenvolvido pelo professor Renato Aloi (http://renatoaloi.blogspot.com.br/)para dar início ao nosso aprendizado de comunicação com o Arduíno via módulo Bluetoth.
Segue também uma aula em vídeo sobre o que iremos estudar nas nossas reuniões.

O mesmo está disposto também no youtube
http://www.youtube.com/watch?v=NSha7cRdRUs



const int portaLed = 13;

void setup()
{
  Serial.begin(9600);
  pinMode(portaLed, OUTPUT);
  digitalWrite(portaLed, LOW);
}

void loop()
{
  if (Serial.available())
  {
    int c = Serial.read();
    if (c == 'a')
    {
      digitalWrite(portaLed, HIGH);
      Serial.println("Ok, led ligado!");
    }
    else if (c == 'b')
    {
      digitalWrite(portaLed, LOW);
      Serial.println("Ok, led desligado!");
    }
  }
}

Qualquer dúvida me procurar no facebook ou deixar comentários ou a dúvida aqui no blog e visite também o fórum no link http://seriallink.com.br/forum/viewtopic.php?f=71&t=1554#.UfA2lm3FPk8

No site do Renato Aloi (www.seriallink.com.br)

Final de férias e reinício das nossas aulas !!!

Bom galera, depois dessas férias voltaremos com nosso curso
Olha só o que chegou pra gente brincar

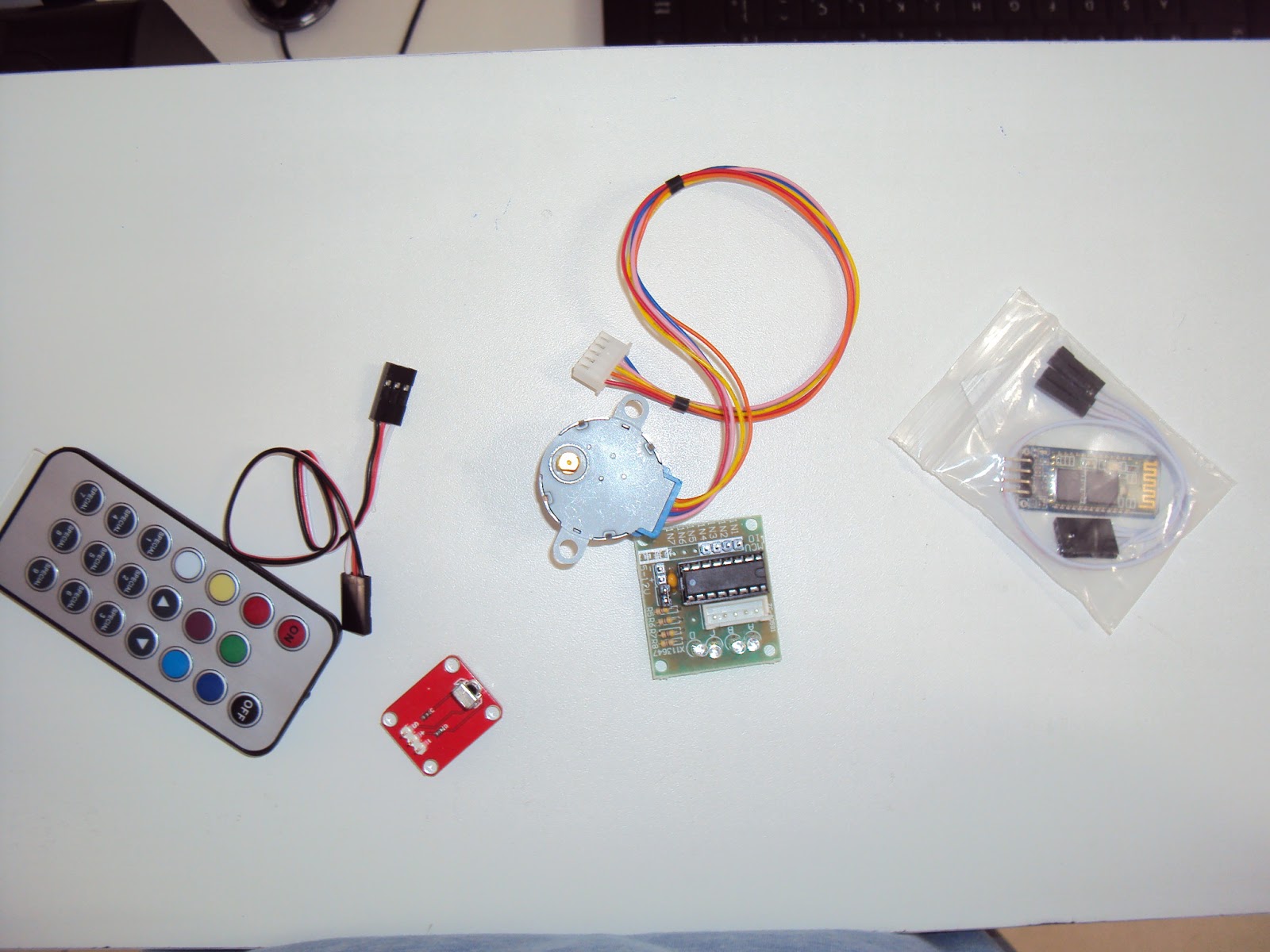

Da esquerda p direita : Módulo Controle remoto, Motor de Passo e Módulo Blutoth

Vamos nos divertir muito esse período fazendo controle sem fio
kkkkkkk

Fiquem ligados !!!
